Sneller constructietekeningen maken in spaceclaim met construct
Je model klopt, maar het uitwerken kost tijd. Een frame bouwen, uitlijnen, verbindingen maken, bouten en moeren toevoegen en dan ook nog je stuklijst bijhouden. Dat is precies waar fouten insluipen en waar doorlooptijd verloren gaat.
Met Construct, de SpaceClaim add-on van AESC, maak je constructietekeningen sneller en consistenter omdat veel handmatige handelingen zijn geautomatiseerd. Zodat je minder correctierondes hebt in de werkvoorbereiding en montage.
Construct voor SpaceClaim

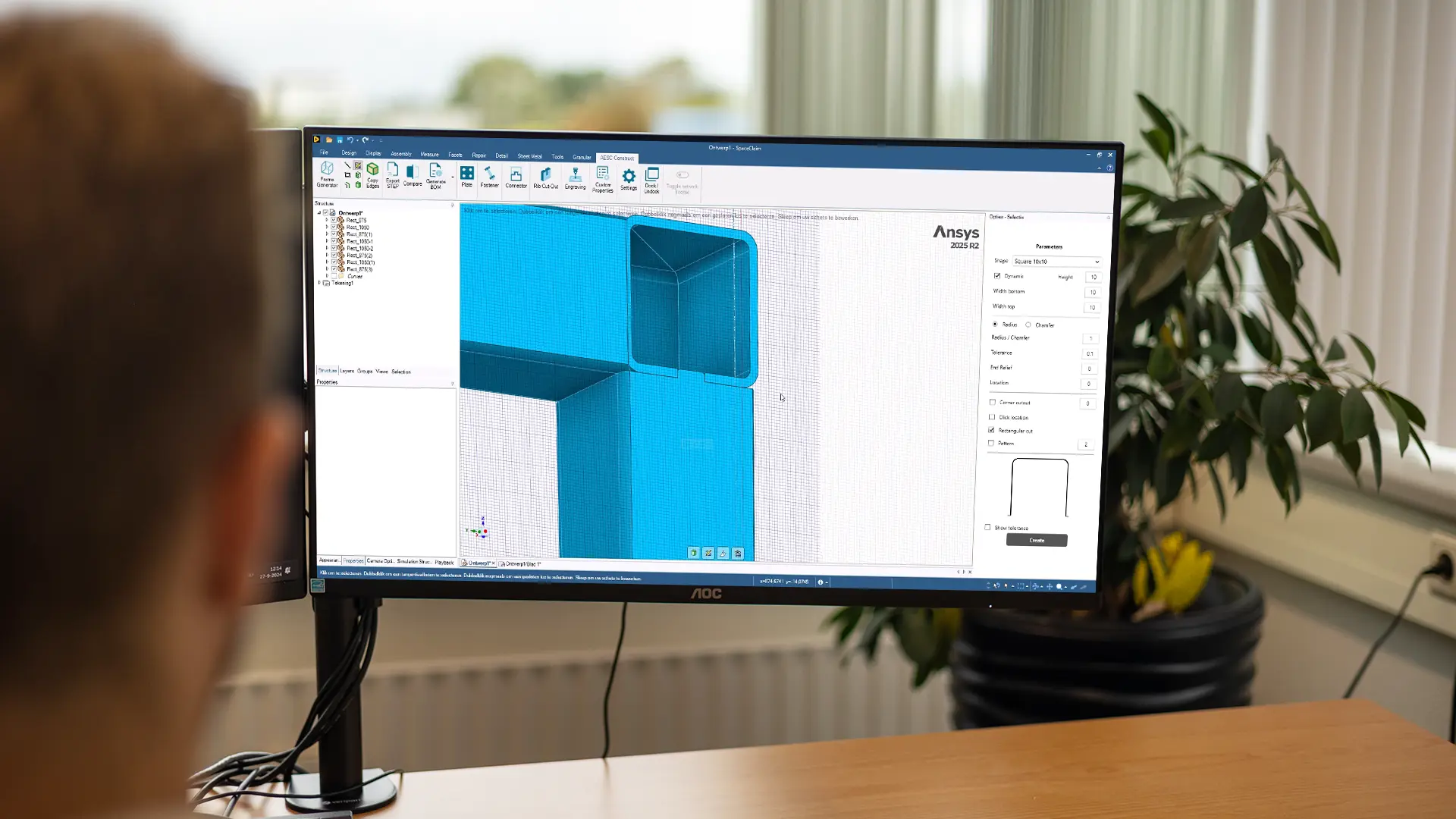

Construct is een add-on voor ANSYS SpaceClaim die is ontwikkeld om veelvoorkomende taken rond constructietekeningen te versimpelen en te automatiseren. Je werkt in SpaceClaim zoals je gewend bent, terwijl Construct je helpt met de stappen die normaal veel muisklikken en controlewerk kosten.
In deze video zie je Construct in SpaceClaim aan het werk. Je ziet hoe het frame opbouwt en hoe je snel verbindingen, plates en fasteners toevoegd.
Zo werkt Construct
Je start met een paar lijnen en maakt daar direct een compleet constructieframe van. Een draadmodel kun je omzetten naar een frame zonder alles opnieuw op te bouwen. Daarna voeg je standaardonderdelen toe met een paar klikken. Denk aan bouten, moeren, kopplaten en voetplaten. Je hoeft niet eindeloos te zoeken in mappen of onderdelen telkens opnieuw te modelleren. Je maakt ook snel profielen met templates van eigenschappen. Daardoor werk je met dezelfde standaarden per klant of per productlijn. Verbindingen zoals ribben maak je strak door uitsparingen toe te passen, je kunt snel pen-gat verbindingen maken. En een gravering voeg je toe met één klik, handig voor herkenning op de werkvloer.
- NSneller van schetslijnen naar een compleet constructieframe
- NMinder fouten met een standaard profielen bibliotheek
- NVoeg verbindingen, bouten en moeren, kopplaten en voetplaten toe in een paar klikken
- NMinder handmatig modelleren en minder zoekwerk naar standaarddelen
- NStuklijsten blijven beter in de pas met je ontwerp
Een greep uit de functionaliteiten
Frame generator
Met de Frame Generator maak je eenvoudig een frame vanuit een draadmodel. Je zet je basislijnen neer en Construct maakt daar constructiedelen van. Daarna voeg je verbindingen toe of je past ze aan, zodat je sneller naar een maakbare opbouw gaat.
Je maakt ook een stuklijst vanuit je frame. Dat scheelt knip en plakwerk en het helpt om wijzigingen later beter bij te houden. Als je klaar bent kun je alle onderdelen als STEP-bestand exporteren in een apart bestand, wat handig is als je onderdelen los wilt aanleveren voor werkvoorbereiding of productie. Ideaal voor de lasafdeling.
Connector
De Connector is gemaakt voor verbindingen met nokjes en uitsparingen. Je maakt snel een pen-gat verbinding en je bepaalt zelf de vorm van de verbinding, zodat het past bij jullie manier van 3D modelleren. Dit werkt niet alleen op platte onderdelen, maar ook op plaatmetaal en buizen. Daardoor kun je dezelfde aanpak gebruiken in samenstellingen waar meerdere productietechnieken samenkomen.
Plates
Met Plates voeg je standaard platen toe zonder dat je ze steeds opnieuw hoeft te modelleren. Denk aan voetplaten en kopplaten en schotten en flenzen. Dit helpt vooral wanneer je veel varianten maakt, want je blijft werken met dezelfde basisoplossingen.
Fasteners
Fasteners maakt het toevoegen van bouten, ringen en moeren een stuk eenvoudiger. Je plaatst fasteners snel en de tool herkent zelf of er soortgelijke gaten zijn, zodat je niet elk gat apart hoeft aan te klikken.
Je beheert de onderdelen zelf, waardoor je bibliotheek kan aansluiten op jullie voorkeursmerken en jullie standaard boutsets.
Engraving
Met Engraving voeg je met één klik een gravering of notitie toe op een component. Dat is handig voor partnummers en positienummers en montage markeringen, zodat de werkvloer sneller herkent wat waar hoort en je minder misverstanden krijgt bij assemblage.
Rib Cutout
Rib CutOut helpt je bij het verbinden van ribben door middel van uitsparingen. Je maakt ribverbindingen sneller maakbaar, vooral wanneer je meerdere ribben kruist of wanneer je dezelfde ribstructuur in meerdere varianten herhaalt.
Bedrijven en industrieën
Construct past het beste bij bedrijven die vaak constructies en frames ontwerpen, bijvoorbeeld:
- NMachinebouw
- NMetaalbewerking en constructiewerkplaatsen
- NStaal en aluminium constructies
- NApparatenbouw, omkastingen en draagframes
- NTransport, trailerbouw en opbouw
- NAgritech installaties en logistieke systemen
Benieuwd naar de mogelijkheden voor jouw organisatie? Vraag een gratis proefversie aan!
